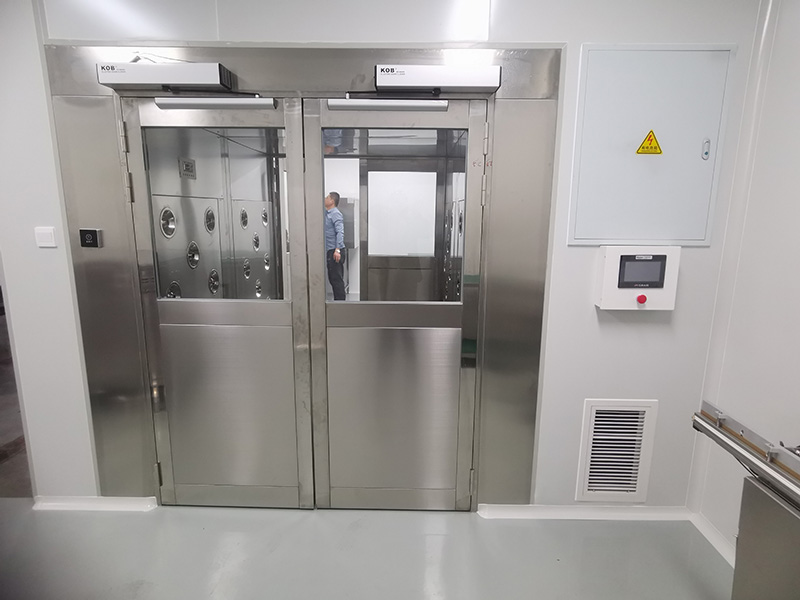

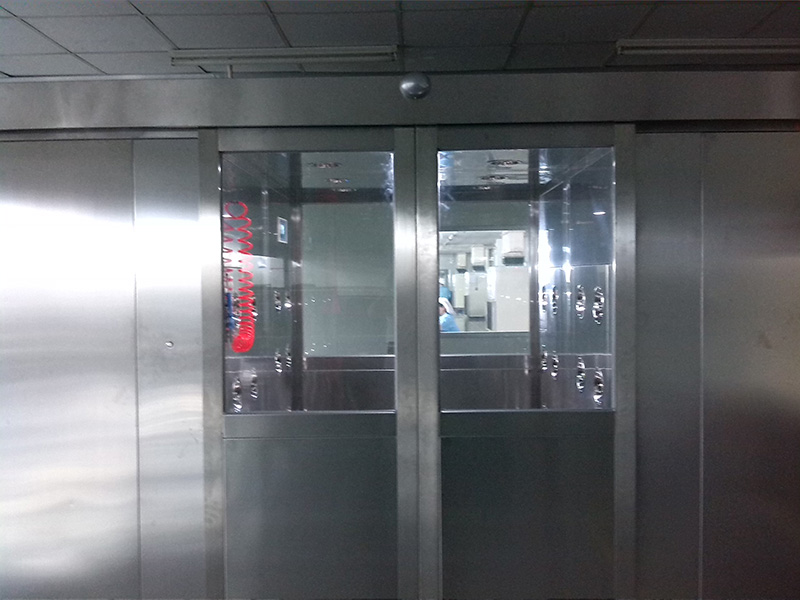

自动门风淋室是洁净技术领域的关键设备,它通过高速洁净气流吹淋和先进的自动门控制技术,为高标准洁净环境提供了高效、便捷、安全且能最大限度避免人为二次污染的入口净化解决方案。其优异的性能、显著的优势使其成为制药、生物、电子、食品等众多对洁净度有严苛要求行业的首选设备。选择时需根据具体的洁净等级要求、使用频率、预算以及是否需要特殊材质(如不锈钢)或功能(如物料传递窗集成)来选型。
自动门风淋室是洁净技术领域的关键设备,它通过高速洁净气流吹淋和先进的自动门控制技术,为高标准洁净环境提供了高效、便捷、安全且能最大限度避免人为二次污染的入口净化解决方案。其优异的性能、显著的优势使其成为制药、生物、电子、食品等众多对洁净度有严苛要求行业的首选设备。选择时需根据具体的洁净等级要求、使用频率、预算以及是否需要特殊材质(如不锈钢)或功能(如物料传递窗集成)来选型。
智能感应启闭
高效气流除尘
不锈钢耐腐机身
双门电子互锁
低耗节能设计
声光引导系统
一、高效净化性能:
1.风速与均匀性: 喷嘴出风口平均风速通常≥20m/s(可调),各喷嘴风速偏差小,确保吹淋覆盖均匀、有效。
2.过滤效率: 采用高效空气过滤器(HEPA),对≥0.3μm颗粒的过滤效率≥99.99%(H13等级常见,更高要求可用H14/U15/U16)。部分特殊场合可选配超高效过滤器(ULPA)。
3.尘埃去除率: 能有效去除人体或物料表面携带的尘埃粒子,显著降低带入洁净室的污染负荷。
二、自动门性能:
1.感应灵敏可靠: 采用先进传感器(红外、微波雷达等),感应准确,反应迅速,避免夹人或失效。
2.运行平稳安静: 自动门运行平稳,噪音低,开关门速度适中。
3.密封性好: 门体与门框之间密封条设计优良,关闭后能有效阻隔外部未净化空气渗入。
三、控制系统:
1.智能控制: 采用PLC或微电脑智能控制器,功能丰富(吹淋时间设定、参数显示、故障报警、照明控制、门状态指示等)。
2.互锁功能: 严格的门互锁逻辑(通常为电子互锁):入口门和出口门不能同时打开;风淋未结束时,出口门无法开启(强制开启会中断风淋并报警)。确保洁净室气压和洁净度不受干扰。
3.联动功能: 可与洁净区入口处的门禁系统、更衣管理系统联动,实现人员进出流程化管理。
4.自净功能: 部分高端型号可在闲置时自动定时启动风机,保持内部洁净度。
四、安全性能:
1.防夹功能: 自动门具备遇阻反弹或停止功能,保护人员安全。
2.紧急逃生功能: 通常设有紧急开门按钮(内部优先),在断电或紧急情况下可从内部手动开门。
3.风机过载保护、缺相保护等电气安全措施。
五、结构材质:
1.材质: 箱体通常采用优质冷轧钢板喷塑或不锈钢(SUS304/SUS316,更耐腐蚀),表面光滑、无尘、易清洁、耐消毒。

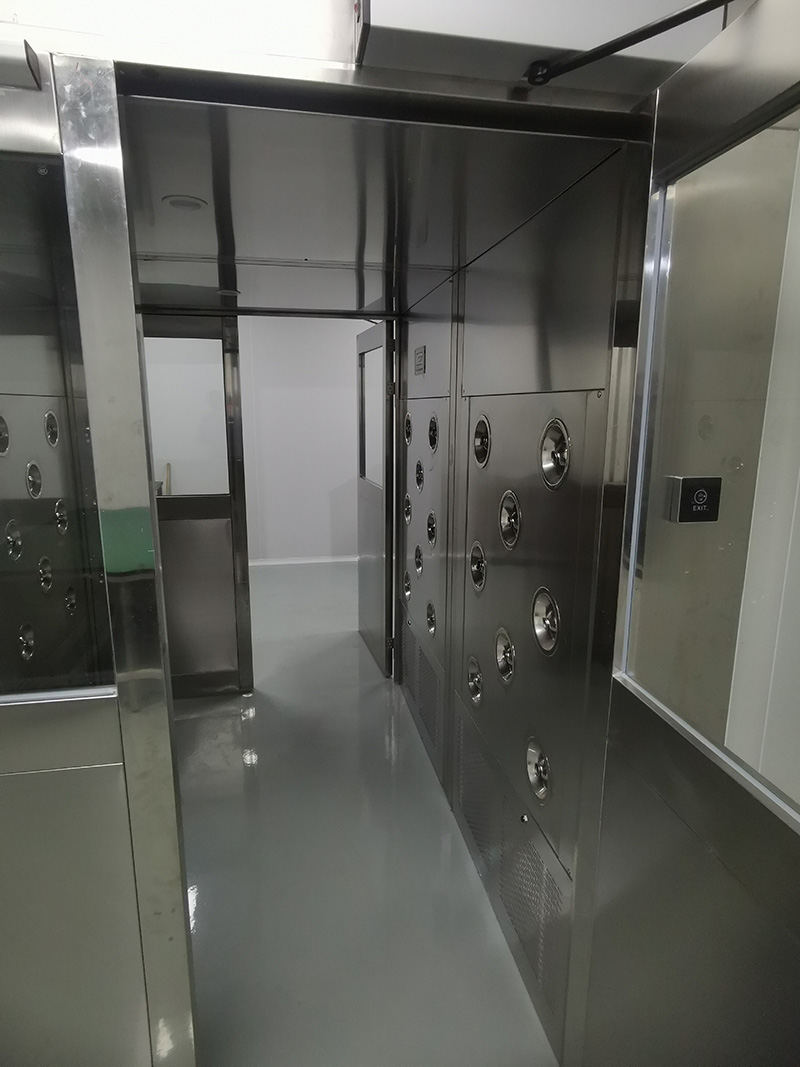

2.结构: 整体结构稳固,密封性好,无卫生死角。地板可选不锈钢格栅或防滑耐磨地板。
3.照明: 内置洁净室专用照明灯具(如LED净化灯),照度充足。
参数类别 | 参数项 | 标准值/范围 | 说明 |
---|---|---|---|
核心性能 | 喷嘴风速 | 20-30 m/s (可调) | ≥20m/s(国标要求),除尘关键指标 |
风速均匀度 | ≤±15% | 各喷嘴风速偏差范围 | |
HEPA过滤等级 | H13 (99.97%@0.3μm) | 标配,可选H14/ULPA | |
工作噪音 | ≤65 dB(A) | 1米距离测量值 | |
结构材质 | 箱体材料 | 冷轧钢板喷塑 / SUS304不锈钢 | 不锈钢适用于食品、医药等腐蚀环境 |
门类型 | 平移自动门(双门互锁) | 支持雷达/红外感应 | |
喷嘴数量 | 12-36个(依尺寸定) | 单/双侧分布,角度可调15°-30° | |
地板承重 | ≥300 kg/m² | 不锈钢格栅防滑设计 | |
电气控制 | 电源规格 | AC 380V/50Hz (三相) | 可选220V/60Hz |
额定功率 | 1.5-4 kW | 依风机数量而定 | |
吹淋时间 | 10-99秒可调 | 默认15-30秒 | |
照明系统 | 20-40W LED净化灯 | 照度≥300 Lux | |
安全特性 | 门互锁响应时间 | <0.5秒 | 防止双门同时开启 |
紧急开门装置 | 机械解锁+急停按钮 | 断电应急保障 | |
物理尺寸 | 单人型 (W×D×H) | 800×800×2000 mm | 适用实验室等小流量场景 |
双人型 (W×D×H) | 1500×1000×2000 mm | 通用工业场景 | |
通道型 (W×D×H) | 2000×1000×2000 mm | 物流/大规模生产 | |
环境适应性 | 工作温度 | 5°C - 40°C | 低温需配防冻加热器 |
相对湿度 | ≤85% (无凝露) | 高湿环境需不锈钢材质 | |
认证标准 | 安全认证 | CE / UL | 电气安全认证 |
过滤器标准 | EN 1822 / ISO 29463 | 高效过滤器国际规范 | |
行业合规 | GMP / FSSC 22000 / ISO 14644 | 制药/食品/洁净室专用要求 |
相较于手动门风淋室或普通风淋室,自动门风淋室具有显著优势:
1.避免二次污染: 最大的优势在于全程非接触操作。人员无需用手触碰门把手,彻底消除了因接触门把手而导致的交叉污染风险,尤其适用于生物安全、制药等高要求领域。
2.提高效率与便捷性: 自动感应开关门,人员/物料进出流程更顺畅、快速,尤其适用于人流、物流量大的通道,显著提高通行效率。
3.增强洁净保障:
①严格的互锁机制确保洁净室门不会同时开启,有效维持洁净室正压和洁净度。
②减少人为操作失误(如忘记关门、关门不严)带来的污染风险。
4.提升用户体验与合规性: 自动化程度高,操作简单,用户体验好。更符合现代GMP、ISO等法规对“减少人为干预”和“自动化控制”的要求,审计更容易通过。
5.降低长期运营成本: 虽然初始投资可能略高,但减少了因污染导致的停工、返工风险,也减少了门把手等易损件的维护更换成本。
6.智能化管理: 易于集成到工厂的中央监控系统或楼宇自控系统,实现远程监控、数据记录、权限管理等功能。
自动门风淋室广泛应用于对空气洁净度有严格要求的场所,是人员和物料进入洁净区域的必经通道:
制药与生物工程:制药厂(GMP车间)、生物制品车间、疫苗生产、血液制品、无菌医疗器械生产、研发实验室(P2/P3实验室)。(核心应用,对无接触要求最高)
电子与半导体:集成电路(芯片)制造、液晶面板生产、精密电子元器件生产、硬盘制造等无尘车间。
食品与饮料: 婴幼儿奶粉、乳制品、饮料灌装、保健食品、肉制品加工等需要高卫生标准的生产包装区域。
医疗卫生: 医院手术室、无菌制剂室、ICU、干细胞实验室、高端体检中心。
精密仪器与光学: 精密机械加工、光学镜头制造、航天航空部件制造。
科研机构: 高校、研究所的洁净实验室、微生物实验室、材料实验室。
其他: 化妆品生产、动物实验室、需要控制微粒污染的特殊工业环境。
