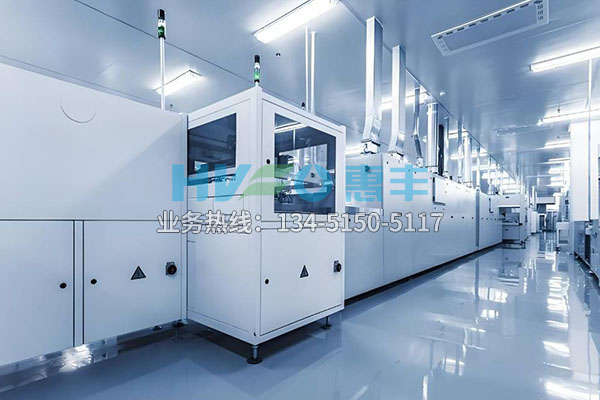

一颗比指甲盖还小的芯片上，要集成上百亿个晶体管，其制造过程堪称人类工业史上的奇迹。而当半导体行业从7nm、5nm向更小的3nm、2nm制程迈进时，对生产环境——也就是洁净室的要求，已经严苛到了“变态”的程度。其中，洁净室的“肺部”——送风系统，正面临着前所未有的全新挑战。

挑战一：空气中“航母”级的颗粒物也不再被允许

众所周知，洁净室靠巨大的送风系统持续送入过滤后的洁净空气。传统洁净室可能允许存在少量微米级（μm）的颗粒。但对于纳米（nm）级制程来说，空气中哪怕只有0.1微米（100纳米）的颗粒，落在晶圆上就像一个巨大的“陨石坑”，会导致电路短路、良率骤降。

举例： 制造5nm芯片时，一根头发丝（约50-100μm）的直径就相当于上万个晶体管并排的宽度。此时，空气中任何大于20nm的颗粒都可能成为“致命杀手”。

对送风系统的新要求： 传统的高效过滤器（HEPA） 对0.3μm颗粒效率达99.97%，但已无法满足要求。必须采用过滤效率更高的超高效过滤器（ULPA），对0.12μm颗粒的过滤效率高达99.9995%以上，成为新的“守门员”。

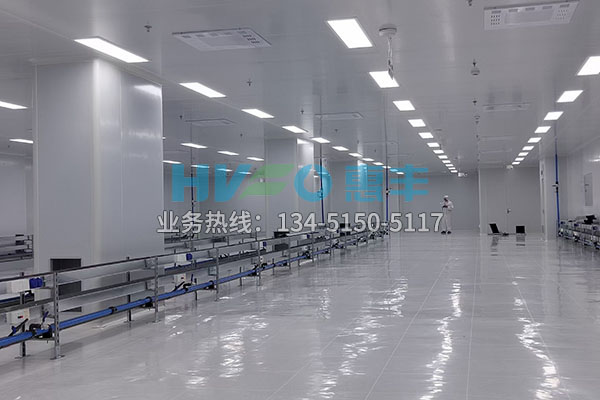

挑战二：需要更强大、更均匀的“空气瀑布”

更小的制程意味着晶圆对任何微小的波动都更加敏感。送风系统需要形成一道极其稳定、均匀、垂直向下的“空气瀑布”（单向流），以瞬间带走设备产生的微粒和热量。

举例： 在光刻环节，温度波动哪怕只有0.1摄氏度，都可能导致热胀冷缩，造成纳米级的光刻对准误差，从而产生废品。

对送风系统的新要求： 这就需要风机过滤单元（FFU） 的性能无比稳定。成千上万个FFU组成的送风顶棚，每一个单元的风速、风量都必须高度一致，不能有任何大的波动或产生湍流。同时，系统的控温、控湿精度必须达到极致。

挑战三：振动与噪音控制成为隐形战场

送风系统的核心是风机，而风机会产生振动和噪音。对于纳米级制造，这些微小的振动是“隐形”的敌人。

举例： 极紫外（EUV）光刻机等精密设备对环境的稳定性要求极高，FFU风机产生的微小振动通过吊顶结构传递，都可能干扰光刻机的精准对焦，导致产品良率下降。

对送风系统的新要求： 必须采用超低振动、静音型的高端FFU。这要求从风机的电机、叶轮动平衡、减震措施等多个方面进行革新性设计，将振动控制在绝对微小的范围内。

挑战四：节能与成本的巨大压力

满足以上所有要求，意味着送风系统需要更强大的风机、更密集的FFU布局、更频繁的风速换气次数，其能耗是极其恐怖的。一个高级别半导体洁净室的能耗，一半以上都用在空调送风系统上。

对送风系统的新要求： 在追求极致洁净的同时，智能化节能成为必选项。需要通过智能控制系统，实时监测洁净室内的粒子浓度，根据实际生产需求（如设备待机时）动态调节FFU的风速和转速，在保证安全的前提下，实现精准节能，降低天文数字般的运营成本。

结语：

半导体制程的进化，是一场没有终点的极限竞赛。而洁净室的送风系统，作为这场竞赛的“基础设施”，其技术挑战已逼近物理极限。它不再仅仅是“送风”，更是一个融合了空气动力学、材料学、振动学、智能控制等多项尖端科技的复杂系统。谁能提供稳定、高效、节能的尖端送风解决方案，谁就为下一代芯片的制造，提供了最基础的保障。

（苏州惠丰净化设备有限公司，持续关注前沿行业动态，致力于为高端制造领域提供高性能、高可靠性的FFU、ULPA过滤器及智能送风系统解决方案，为中国的半导体事业发展贡献一份力量。）
